新能源吸尘车

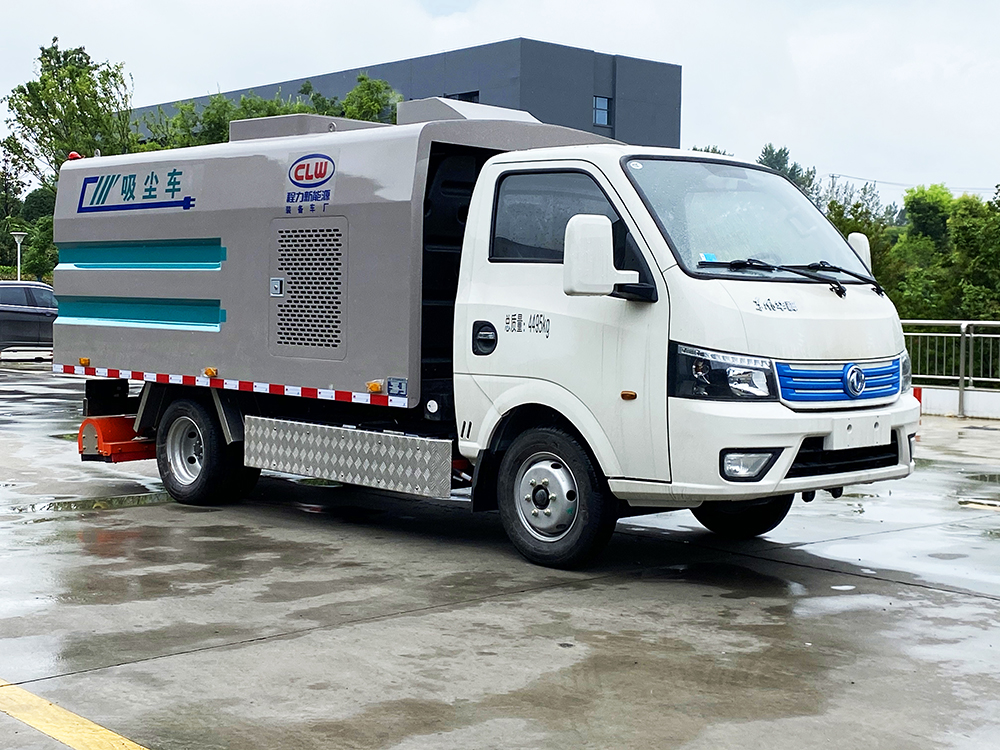

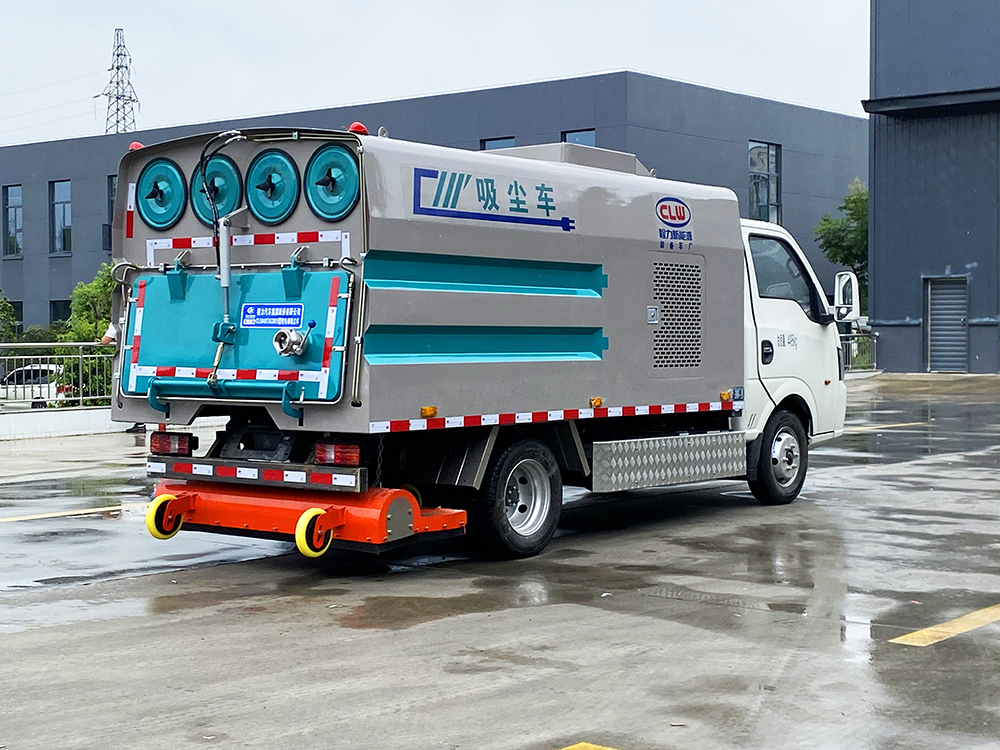

CL5040TXCBEV东风华神3.5方纯电动吸尘车

产品要点：若您购车有疑问，可拨打我们销售总经理杜经理电话：13872888599，我们会及时给您回复。

获取报价单

订购热线：13872888599

/202311/1699336240_67d01568dd9c365fe600.png

/202311/1699336240_772436e228c97b7fa8eb.png

/202311/1699336241_3f7b7bde8f5961a39966.png

新能源汽车包括纯电动汽车、增程式电动汽车、混合动力汽车、燃料电池电动汽车、氢发动机汽车等。本产品为纯电动汽车

新能源纯电动汽车简介：

纯电动汽车(Blade Electric Vehicles，BEV)是一种采用单一蓄电池作为储能动力源的汽车，它利用蓄电池作为储能动力源，通过电池向电动机提供电能，驱动电动机运转，从而推动汽车行驶。纯电动汽车的可充电电池主要有铅酸电池、镍镉电池、镍氢电池和锂离子电池等，这些电池可以提供纯电动汽车动力。同时，纯电动汽车也通过电池来储存电能，驱动电机运转，让车辆正常行驶。

纯电动专用车优点：

(1)零排放。纯电动汽车使用电能，在行驶中无废气排出，不污染环境。

(2)能源利用率高。有研究表明，同样的原油经过粗炼，送**电厂发电，经充入电池，再由电池驱动汽车，其能量利用效率比经过精炼变为汽油，再经汽油机驱动汽车的要高。

(3)结构简单。因使用单一的电能源，省去了油箱、发动机、变速器、冷却系统和排气系统，相比传统汽车的内燃汽油发动机动力系统，其结构大为简化。

(4)噪声小。在行驶过程中振动及噪声小，车厢内外十分安静。

(5)原料广。使用的电力可以从多种一次能源获得，如煤、核能、水力等，解除了人们对石油资源日见枯竭的担心。

(6)移峰填谷。对于发电企业和电力公司来说，电动汽车的电池可在夜间利用电网的廉价"谷电"进行充电，可以平抑电网的峰谷差，使发电设备日夜都能充分利用，从而大大提高经济效益。

CL5080TXCBEV型纯电动吸尘车

特点及主要功能简介

整车由磷酸铁锂电池做为驱动能源，由永磁电机将电池能源转化为动能，具有转换效率高，达到节能减排，符合当下**提出对环境治理的理念，高环保要求，零排放，具有一次投入，后期维护使用成本及低。
本吸尘车将滚扫吸尘合为一体，大大提高了清洁度，使用场景更广，地面上有粘连物可一过而净。可用于传统吸尘车应用场景及道路改造铺设前的清洁-吸扫去灰尘及小颗粒石子，使路面铺设更易于与老路基结合。
低噪声，传统吸尘车副发动机噪声大，本吸尘车是电机传动，大大降低噪声污染。

产品简述

1.1 产品简述

纯电动吸尘车是在纯电动二类底盘的基础上，加装风机、水箱、吸尘系统，由机械、液压（气路）、电器三部分合为一体的专用吸尘作业车。

/202311/1699336241_24bbb71ca33e0c040da8.png

1.1 使用场景

程力新能源装备车厂研发的新型道路保洁车型，采用负压纯吸的原理，单向进风（无反吹气流），实现粉尘只进不出、无扬尘，实现PM2.5零排放，适用于城市道路、高架桥、广场、机场、码头、厂区等水泥混凝土路面和沥青路面的机械化保洁作业。

产品性能特点

2.1 底盘

底盘采用东风纯电动二类底盘，各总成匹配合理，完全达到**对于新能源产品底盘的各项法规要求、可靠性高。其具备如下特点：

(1) 动力电池布置方式采用侧挂布置，采用窄托架装配，适应各类专用上装改装需求；

(2) 驾驶室标配中控锁，MP5,包裹式航空气囊减震座椅，高密度海绵，设置杯托、卡槽、储物盒等10余处储物空间，带来舒适驾乘体验；

(3) 整车轻量化设计，**总质量为8270kg；

(4) 搭载106kWh大容量动力电池，满足各类环卫清洗车、垃圾收运车使用需求，动力电池标配水循环热管理系统，满足车辆在各种环境条件下使用需求；

(5) 配备大功率上装取电接口，满足各类专用车上装电动化需求。

2.2、性能特点

1、采用中置宽幅吸嘴由主吸+左、右边吸嘴组成，能将垃圾一吸无遗，左、右边吸嘴还具有防撞避让功能。

2、宽幅吸嘴由液压油缸**升降，采用液压浮动技术可大大提高胶轮的使用寿命。

3、采用独特的箱体结构，滤筒拆卸维护简单、方便，垃圾箱采用倾斜板结构，卸料方便，无需人工干预。

4、采用滤筒，并设有气脉冲滤筒清灰装置，可有效分离吸尘车滤筒上的粉尘，避免造成滤筒的堵塞和二次污染，从而大大提高滤筒寿命及吸尘车的整体性能，极大提高滤筒清灰效果。

5、电气系统采用集成模块化CAN总线**，面板具有副发动机转速、水温、操作工况等的实时显示与监控等视频功能，作业状态一目了然，维护方便。

产品主要技术参数

3.1 车型基本参数表

公告型号		CL5080TXCBEV型纯电动吸尘车	外形尺寸		7100X2250X2700
底盘型号		EQ1080TTZEVJ1	上装容积	5.5方（1.5水、4尘）
总质量		8270KG	上装电动机额定功率		30KW
整备质量		6350KG	上装每小时消耗电量		20KWH
轴距		3850MM	建议充电桩功率		120KW
轮胎	7.50R16LT 14PR,215/75R17.5 16PR		充电时间（建议功率下）			约1-2小时
轴数		2	备注：1、该车主要用于道路吸尘,主要专用装置为箱体,吸尘总成。动力蓄电池种类:磷酸铁锂电池,生产企业:宁德时代新能源科技股份有限公司(单体),宁德时代新能源科技股份有限公司(总成);驱动电机类型:永磁同步电动机,额定功率75kW,峰值功率135kW,生产企业:大洋电机新动力科技有限公司.ABS系统生产企业:广州瑞立科密汽车电子股份有限公司,ABS系统型号:CM4XL-4S/4M.
底盘电机峰值功率		135 KW
电池组额定电压		618 V
电池电量		106 KWH
底盘满载续航里程		300KM
电池类别		磷酸铁锂电池
电池品牌		宁德时代
燃料种类		纯电动
电池容量		173AH
作业宽度		2200mm

3.2 底盘基本参数表

底盘型号	EQ1080TTZEVJ1
驾驶室宽度（mm）	1835/1995
总质量（kg）	8270
轴距？（mm）	3850
续航里程（km）	300
充电时间（h）	快充1-3
**车速（km/h）	85
**爬坡度（%）	25
电池类型	磷酸铁锂
电池厂家	CATL侧挂
总电量（kwh）	106
电机功率（kw）	75/135
电机扭矩（nm）	650/1600

3.3 专用参数表

箱体参数	箱体厚度		5mm
	箱体容积		1.5水4尘
	罐体材质		Q235碳钢（选装不锈钢罐体）
上装电机	类型		永磁同步电机
	冷却方式		水冷
专用参数	清扫宽度(mm)		2200
	驱动方式		永磁同步电机驱动，可根据需要实时调速，取力操作与底盘行驶系统无任何关联，用车体验感**。
	清扫作业速度(km/h)		3-15
	**清扫能力(m2/h)		30000
	抽吸能力	密度(g/cm3)	2.0
		质量(kg)	1.5
		抽吸粒度(mm)	≥100
	垃圾厢倾卸角		≥45°
	清扫效率		≥96%
	作业噪声(db)		< 88 符合GB7258规定
降尘系统	喷水形式		低压雾状
	主要元件组成		隔膜泵、水过滤器、管路、不锈钢喷架、高压喷嘴等
安装位置			吸盘吸风口内
**形式			电子**，一键操作
电气系统	系统组成		由底盘车电路专用工作装置操作**电路组成。
	底盘车系统电压(V)		24
	工作装置系统电压(V)		12
	电控箱面板组成		主电机转速表、机油温度报装置、各种操作开关
	**开关		上海施耐德
	可编程序逻辑**器		百兆富
	断路器		海格
风机系统	型式		专用高压离心风机
	品牌		晨风牌
	额定工作转速		2000
	传动型式		底盘电机带齿耐高温A带传动
	风机皮带		浙江三维
	风量(m3/h)		12000 ~ 23000
吸嘴装置	型式		吸嘴悬挂在底盘车后轮之后，由吸嘴、滚轮、吸管组成，吸嘴体可随动，吸嘴升降用油缸双吸口宽吸嘴，吸嘴体与路面随动。液压驱动电气自动吸嘴升降，弹簧浮动悬挂。
	吸管直径（mm）		φ220
	吸管品牌		NORRES
	行走轮轴承		SKF
	行走轮耐磨外圈		Stellana
	工作状态吸嘴边刚性部份离地间隙(mm)		5～8
	吸嘴吸管风速(m/s)		50 ～ 65
	吸嘴负压(mmH2O)		380
其他配置	报**系统		倒车语音报**系统
	副操作系统		尾部带电控操作系统，**大厢升降及后门开关，避免用户在驾驶室内操作因观察不到后方情况发生安全事故。
	手动泵应急举升系统		如遇故障造成液压系统不能使用，扫刷、吸盘、大厢均不能升降，可使用手动泵应急举升系统操作。

3.4 整车公告参数：

整车公告技术参数
产品**	程力牌	公告批次	336
产品名称	纯电动吸尘车	产品型号	CL5080TXCBEV
总质量(Kg)	8270	罐体容积(m3)
额定载质量(Kg)	1725	外形尺寸(mm)	7100x2250x2700
整备质量(Kg)	6350	货厢尺寸(mm)	xx
额定载客(人)		准拖挂车总质量(Kg)
接近角/离去角(°)	19/16	前悬/后悬(mm)	1175/2075
轴荷(Kg)	3000/5270	**车速(Km/h)	85
备注	1、该车主要用于道路吸尘,主要专用装置为箱体,吸尘总成。选用轴距:3850mm。2、该车侧面防护装置的材料为5052-H32,连接方式为螺栓连接;后防护装置材料为Q34**,连接方式为螺栓连接,后下部防护断面尺寸:120×60(mm),离地高度为420mm;。3、该车技术阶段为\"发展期\",可在全国销售,动力蓄电池种类:磷酸铁锂电池,生产企业:宁德时代新能源科技股份有限公司(单体),宁德时代新能源科技股份有限公司(总成);驱动电机类型:永磁同步电动机,额定功率75kW,峰值功率135kW,生产企业:大洋电机新动力科技有限公司.ABS系统生产企业:广州瑞立科密汽车电子股份有限公司,ABS系统型号:CM4XL-4S/4M.
底盘技术参数
底盘型号	EQ1080TTZEVJ1	底盘品牌	东风牌
生产企业	东风汽车集团有限公司	生产地址	湖北省十堰市
轴数	2	轮胎数	6
轴距	3300,3850
轮胎规格	7.50R16LT 14PR,215/75R17.5 16PR
钢板弹簧片数	6/6+5,6/8+4,3/3,7/6+5,7/8+4
前轮距(mm)	1730,1683	后轮距(mm)	1590
燃料种类	纯电动	排放依据标准
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
TZ368XSD03	大洋电机新动力科技有限公司	0	135

产品主要结构

4.1、整车基本结构分解

/202311/1699336242_6a072a96526670d4225a.png

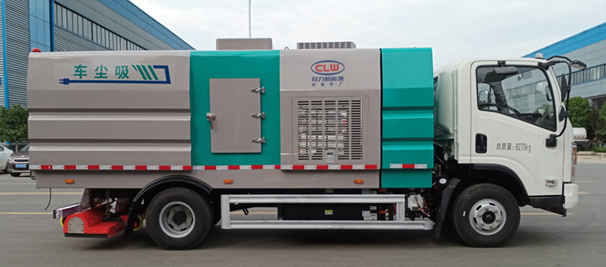

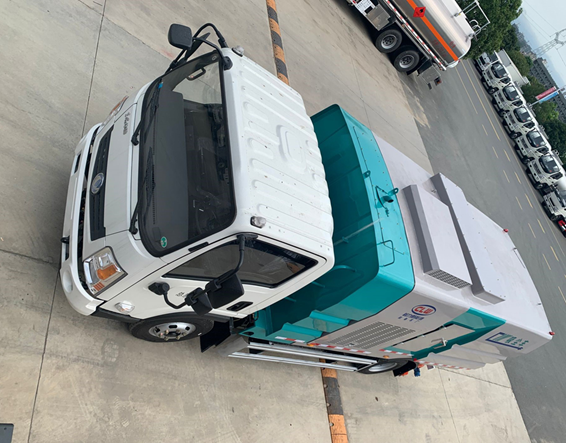

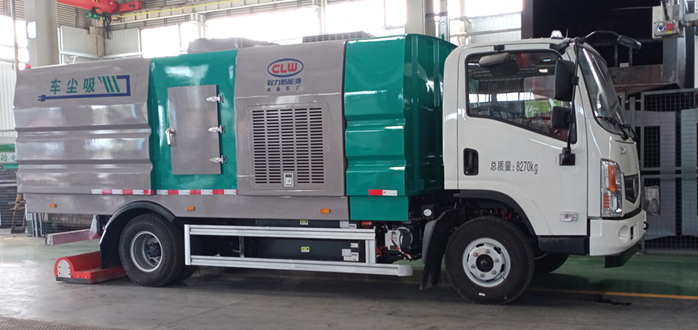

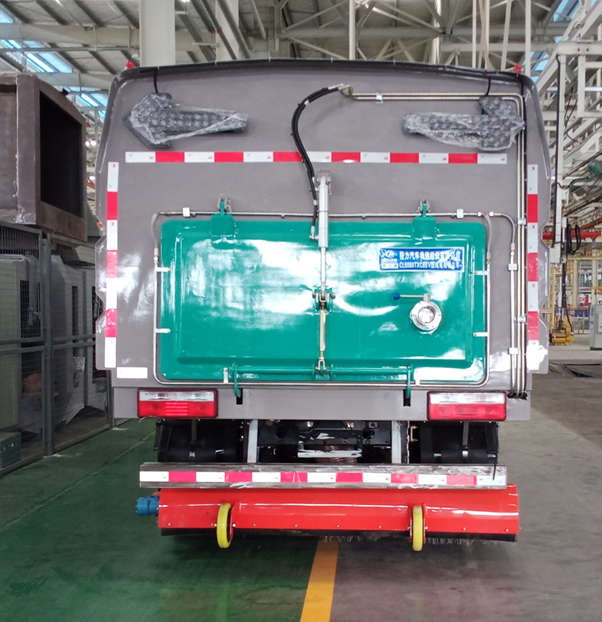

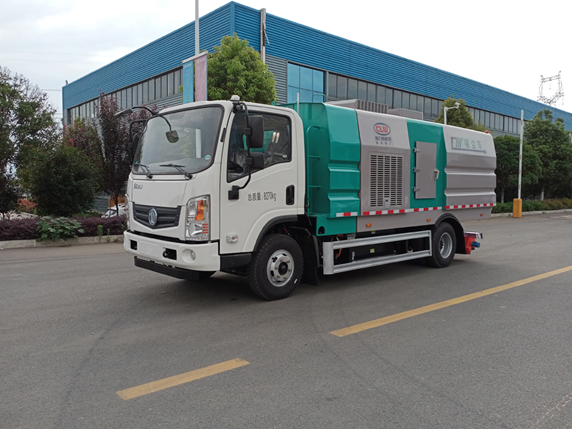

CL5080TXCBEV结构细节展示

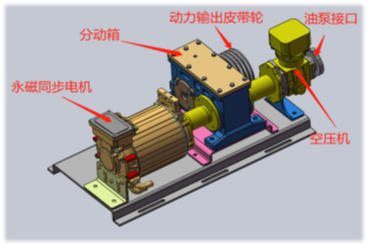

1 . 采用的永磁同步电机作为驱动力，具有扭矩大、体积小、能耗小、精度高等优势。
2 .采用本公司研发的高集成分动箱。具有传动能耗小、体积小易于安装，功能多等优势。
3. 采用本公司研发的高集成分动箱。具有传动能耗小、体积小易于安装，功能多等优势。

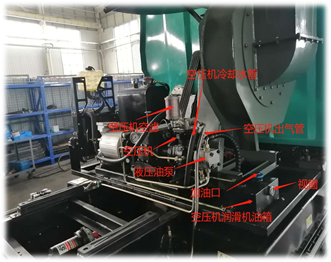

4. 采用底盘专用液冷空压机具有故障小等优势。

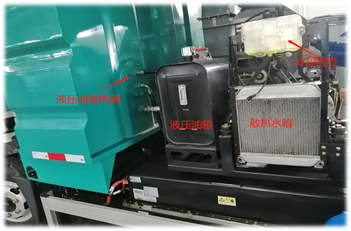

5. 采用本公司液压冷却系统，具有液压油工作温度低，液压系统故障率小。**

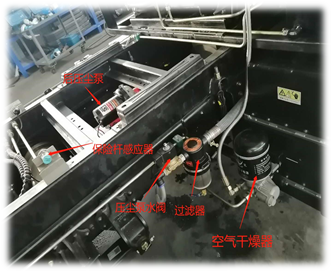

6. 保险杆感应装置，提高安全操作性能。
7. 水过滤器过滤水中细小颗粒，防止喷嘴堵塞。

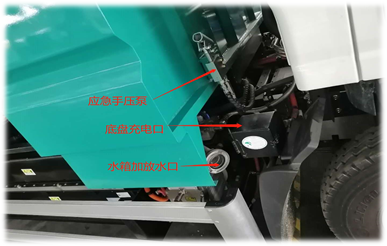

8.应急手压泵可在无电情况下应急操作液压系统。

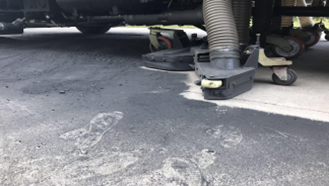

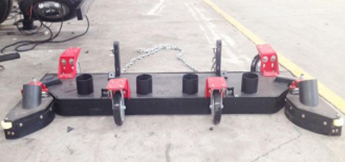

9、吸盘与车体为浮动连接（路面随动），4 个高度可调的吸嘴轮，能方便调整和保证吸盘与路面间合理间隙，从而达到更好的吸尘效果，吸尘效率更高；
10、左右副吸盘带自动避让功能，当遇到马路道牙及障碍物时可自动收缩，之后又能恢复原有位置
11、吸尘车车体右方和后方装有监视探头，实时监控作业情况并显示在驾驶室内显示屏上，限度的保证清吸效果开关采用德国西门子电控开关，集成叠加设计，驾驶室电液集中，方便操** 作
12、海普瑞斯电磁阀组是车辆液压系统的核心部件，**整车液压驱动，双向操作按钮，包括扫盘升降、吸盘升降、垃圾箱举升、后门开闭等一系列机械操作，随车配备的有电磁阀控制盒罩，有效避免灰尘及垃圾物进入盒内。
13吸尘车垃圾箱上端装有过滤系统和除尘装置，过滤系统为八个滤筒分成四组固定在出箱体风口前端，采用国外进口覆膜定制滤芯，横列布置，更有利于灰尘过滤处理，使粉尘有进无出，无二次扬尘。垃圾箱内部设有分隔仓，垃圾分类存放

/202311/1699336245_1ecdfde18a6aa7cf18b0.png

/202311/1699336246_4c133e5def32333910b9.png

/202311/1699336246_61c91d0617fd8bc96222.png

/202311/1699336247_86ade5e98d54adfe24b0.png

/202311/1699336247_c95838b44317c3a7ba8f.png

/202311/1699336248_66bfe8c80bf407d8c8e2.png

/202311/1699336249_0a624739927b66cdc96d.png

/202311/1699336249_10f578aa9791b86a2262.png
